Automatiser un portail améliore considérablement le confort d’utilisation au quotidien. Plus besoin de sortir de votre véhicule sous la pluie ou le froid : une simple télécommande ou un détecteur de présence suffit pour actionner l’ouverture. Avant de poser une motorisation de portail, il faut bien comprendre son fonctionnement. Il faut également prendre en compte les contraintes techniques et les différentes étapes d’installation. Je vais essayer de vous aider à faire les bons choix, tout en expliquant les points à ne pas négliger avant de poser un portail électrique.
Table des matières
- 1 Qu’est-ce que la motorisation d’un portail ?
- 2 Quels types de portails peuvent être motorisés ?
- 3 Les principaux types de motorisation de portail
- 4 Comment se déroule l’installation d’une motorisation de portail ?
- 5 Où placer le moteur ? Position et emplacement à respecter
- 6 Branchement électrique et schémas : ce qu’il faut comprendre
- 7 Faut-il installer soi-même ou faire appel à un installateur ?
- 8 Les points de vigilance avant d’installer une motorisation de portail
- 9 Automatiser son portail, un projet technique à bien encadrer
Qu’est-ce que la motorisation d’un portail ?
La motorisation d’un portail permet d’automatiser son ouverture et sa fermeture grâce à un moteur relié à une alimentation électrique. Ce dispositif peut être activé à distance, manuellement ou automatiquement selon les options choisies (badge, télécommande, domotique). Je vous conseille de faire appel à un professionnel comme ce spécialiste du portail à Vernon.
Comparé à un portail manuel, un portail motorisé offre un réel gain de confort et de sécurité. Il permet aussi de renforcer le contrôle d’accès, ce qui peut être un avantage majeur dans les zones résidentielles.
Quels types de portails peuvent être motorisés ?

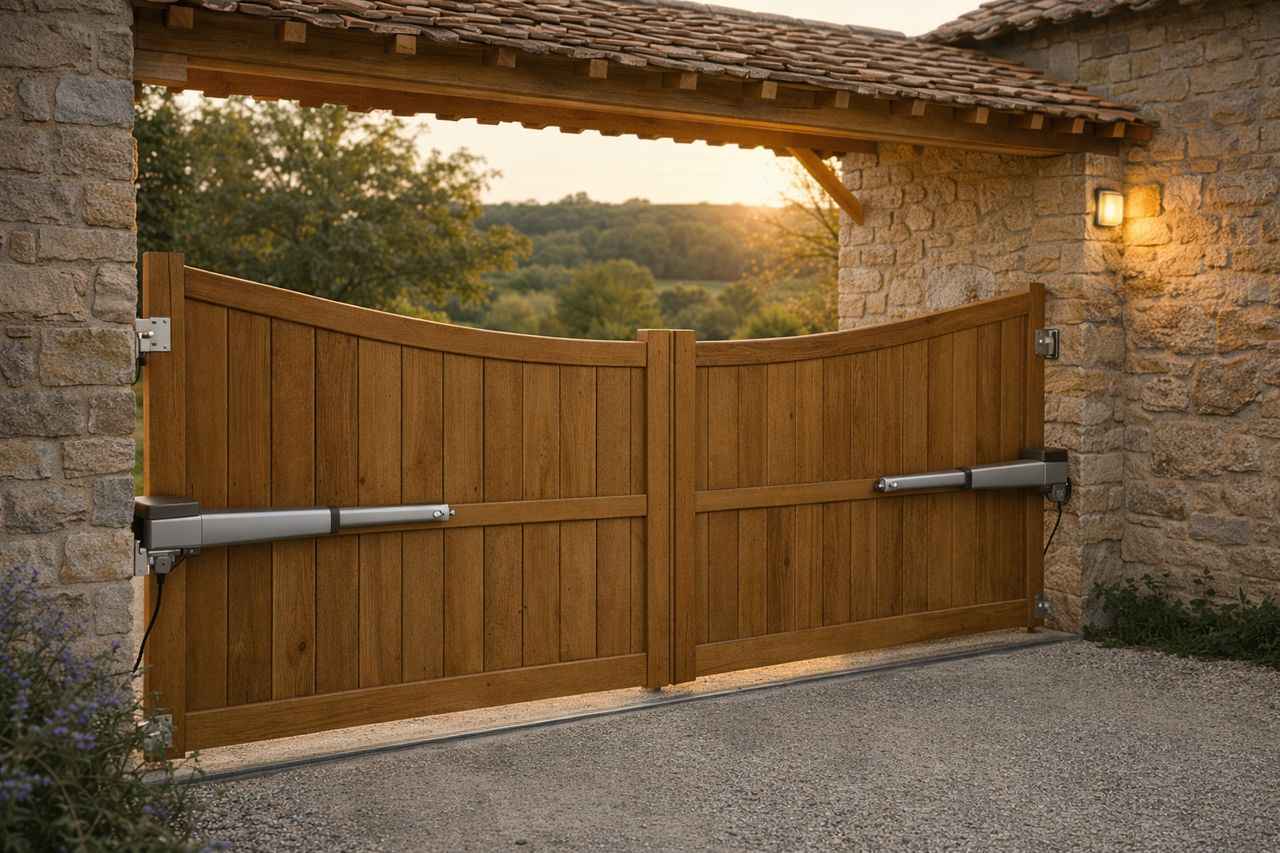

Motorisation d’un portail battant
Un portail battant se compose de deux vantaux s’ouvrant vers l’intérieur ou l’extérieur. Il peut être motorisé à l’aide de bras articulés ou de vérins, selon la configuration du terrain et la structure des piliers.
Ce type de motorisation est idéal pour les entrées larges et les terrains plats. Cependant, il nécessite un dégagement suffisant pour l’ouverture complète des vantaux.
Motorisation d’un portail coulissant
Le portail coulissant fonctionne sur rail et glisse latéralement le long de la clôture. Un système de crémaillère, fixé sur toute la longueur du portail, permet de transmettre le mouvement du moteur.
Ce système est particulièrement adapté aux terrains en pente ou lorsque le recul est insuffisant pour un portail battant. L’ouverture est alors fluide et rapide, à condition que le rail soit bien posé et parfaitement nivelé.
Les principaux types de motorisation de portail
Motorisation à bras articulés
Ce système imite le mouvement humain : deux bras articulés reproduisent l’ouverture naturelle des vantaux. Il est silencieux et préserve la structure du portail. Idéal pour les portails traditionnels.
Motorisation à vérins
Plus puissante, cette solution est adaptée aux portails lourds en métal ou en bois. Elle exerce une poussée directe sur les vantaux, ce qui demande des piliers solides.
Motorisation à crémaillère (portail coulissant)
Le moteur entraîne une crémaillère installée sur le portail. Ce type de motorisation offre une ouverture rapide et nécessite peu d’entretien. Parfait pour les portails coulissants de grande longueur.
Motorisation à roue
Un moteur entraîne une roue au sol, fixée au bas du portail. C’est une option économique pour les terrains irréguliers, mais elle reste moins esthétique et moins durable.
| Type de motorisation | Portail compatible | Avantages | Limites |
|---|---|---|---|
| Bras articulés | Battant | Silencieux, facile à installer | Nécessite du dégagement |
| Vérins | Battant | Puissant, robuste | Exerce une pression sur les piliers |
| Crémaillère | Coulissant | Rapide, fluide | Pose précise du rail obligatoire |
| Roue | Battant ou coulissant | Économique | Moins durable, peu esthétique |

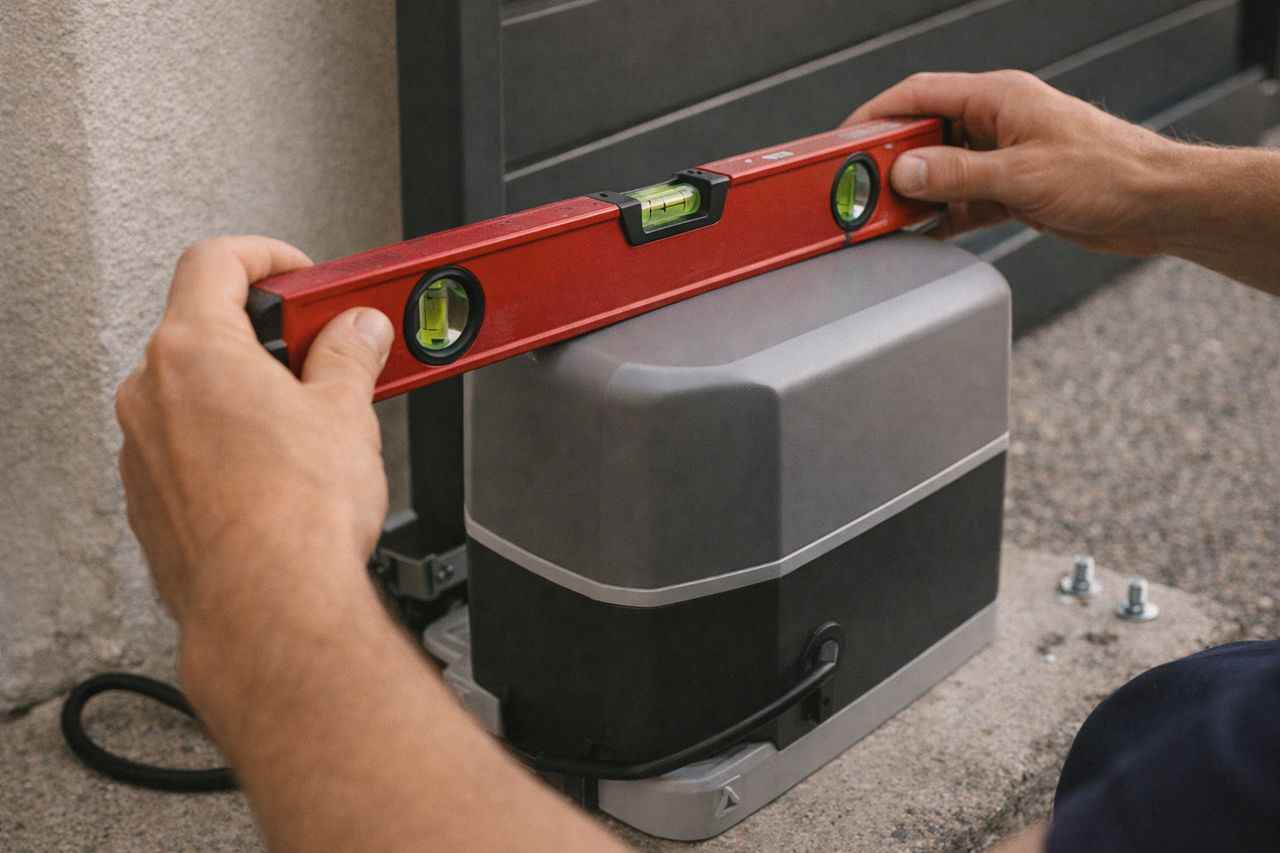

Comment se déroule l’installation d’une motorisation de portail ?
Les grandes étapes de l’installation
La pose d’une motorisation de portail s’effectue en plusieurs temps. Elle commence par une vérification de la structure existante et un nivellement du sol si nécessaire. On fixe ensuite le moteur solidement, soit au sol pour les coulissants, soit aux piliers pour les battants.
On installe alors les éléments de sécurité tels que les cellules photoélectriques ou le feu clignotant. Enfin, les réglages de fin de course et la programmation de la commande assurent un fonctionnement précis et sécurisé.

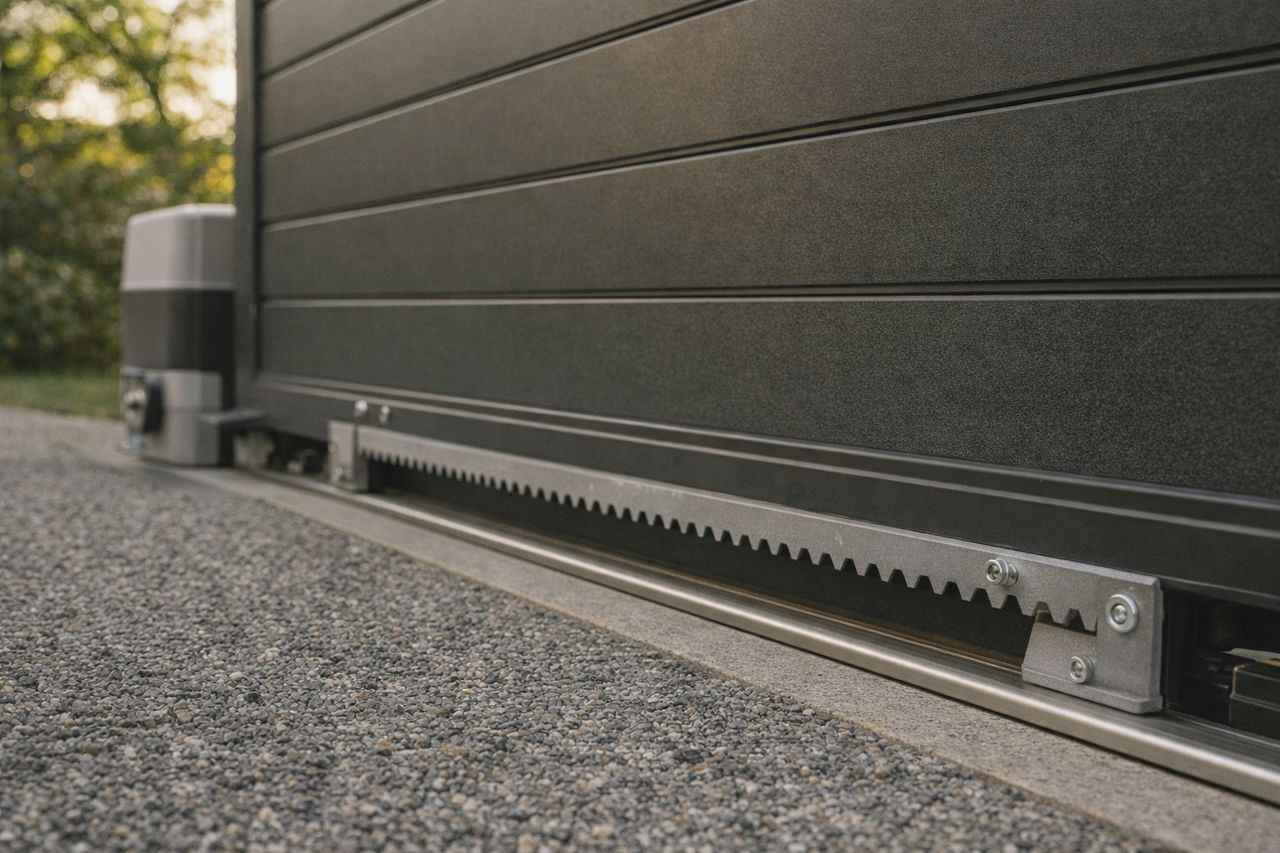

Installation d’un moteur pour portail coulissant
Pour un portail coulissant motorisé, le moteur est fixé sur une dalle béton à côté du rail. Une crémaillère est ensuite posée sur toute la longueur du portail, en parfaite coordination avec le pignon moteur.
L’alignement est crucial pour éviter les à-coups et garantir une ouverture fluide.

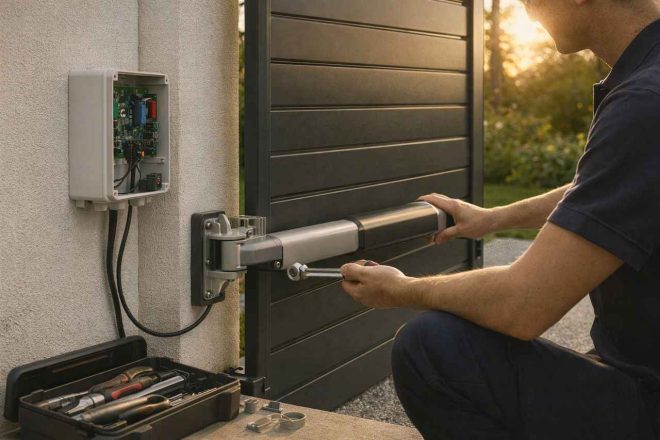

Installation d’une motorisation pour portail battant
Dans le cas d’un portail battant motorisé, la pose dépend du type de motorisation choisie (bras ou vérins). Les bras doivent être parfaitement alignés avec les vantaux, et la distance entre les piliers et le moteur doit respecter les préconisations du fabricant.
Où placer le moteur ? Position et emplacement à respecter
Position du moteur sur un portail coulissant
Le moteur est généralement installé sur une dalle en béton, positionnée à l’extrémité du rail, du côté où le portail s’ouvre. Il doit être protégé de l’eau et de la boue, avec une distance précise entre le pignon et la crémaillère.
Les motorisations à roue se fixent directement sur le portail et doivent reposer sur un sol régulier pour éviter les vibrations.
Position du moteur sur un portail battant
Les moteurs à bras ou à vérins se fixent sur les piliers, à une hauteur adaptée pour assurer un bon bras de levier. Il faut impérativement respecter les angles d’ouverture recommandés pour éviter toute contrainte sur le moteur.
Branchement électrique et schémas : ce qu’il faut comprendre
Principes du branchement électrique d’un portail motorisé
Il faut effectuer le branchement d’un portail électrique avec soin. Il comprend l’alimentation du moteur (souvent en 230 V ou 24 V), le raccordement au coffret de commande et la connexion des accessoires (cellules, feu, télécommande).
Je vous recommande vivement de confier cette étape à un professionnel. En effet, une mauvaise installation peut entraîner des pannes ou un non-respect des normes de sécurité électrique.

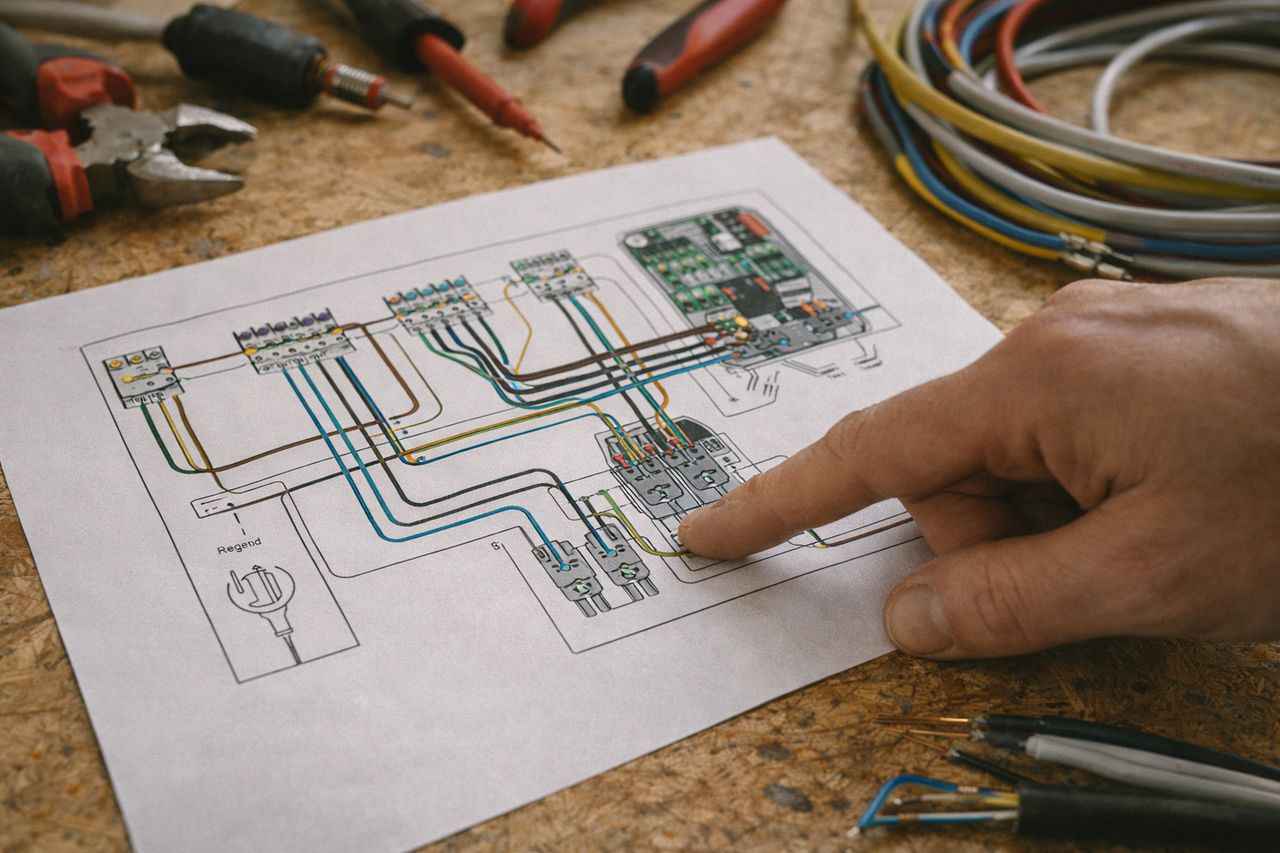

Schéma électrique : à quoi ça sert ?
Un schéma de branchement de moteur de portail permet de visualiser les connexions à effectuer. Il facilite l’installation et garantit la conformité du système.
Des normes comme la NF C 15-100 imposent des règles strictes en matière de sécurité. Il est donc essentiel que ce schéma soit compris et appliqué correctement, ou validé par un électricien.
Faut-il installer soi-même ou faire appel à un installateur ?
Avantages d’un installateur d’automatisme de portail
Faire appel à un installateur de motorisation de portail permet de bénéficier d’une pose conforme aux normes, d’une sécurité optimale et d’une garantie sur l’ensemble du matériel. De plus, les réglages sont souvent complexes : l’intervention d’un professionnel assure une utilisation fluide et durable.
Cas où l’intervention d’un professionnel est indispensable
Certains projets exigent une expertise spécifique, notamment en cas de portail lourd, d’alimentation éloignée ou de mise en conformité électrique. Dans ces situations, un professionnel est indispensable.
Vous pouvez faire appel à un spécialiste reconnu pour obtenir un devis personnalisé, adapté à votre configuration. Le prix de pose d’un portail motorisé peut beaucoup varier selon les professionnels, demandez donc plusieurs devis.
Les points de vigilance avant d’installer une motorisation de portail
Avant tout, il faut choisir une motorisation adaptée au type de portail. Un moteur sous-dimensionné risque de s’user prématurément. Au contraire, un modèle trop puissant peut exercer une contrainte excessive sur les fixations ou les piliers. Vérifiez également que le système retenu correspond bien au poids, aux dimensions et à la fréquence d’usage du portail.
Le positionnement du moteur est un autre point critique. Une erreur d’alignement peut entraîner des à-coups, un bruit excessif, voire une panne rapide. Respectez scrupuleusement les recommandations du fabricant concernant les distances et les angles d’ouverture.
Côté électrique, un branchement non conforme peut nuire à la sécurité du dispositif. Assurez-vous que l’installation est protégée, étanche et raccordée à un coffret conforme aux normes en vigueur. Je vous conseille ainsi de faire valider le schéma de raccordement par un électricien.
Enfin, pensez à l’environnement immédiat du portail : pente du terrain, risque de ruissellement, obstacle au niveau des cellules ou de la course du portail. Tous ces éléments doivent être pris en compte pour garantir un fonctionnement optimal au quotidien.
Automatiser son portail, un projet technique à bien encadrer
Installer une motorisation de portail vous apportera confort, sécurité et gain de temps au quotidien. Mais ce projet technique impose de respecter de nombreuses contraintes, tant mécaniques qu’électriques.
Que vous envisagiez un portail battant ou coulissant, prenez le temps de vous informer sur les différents systèmes disponibles, leurs contraintes et les conditions de pose. Pour une installation fiable, conforme et durable, n’hésitez pas à faire appel à un professionnel spécialisé en installation de portail motorisé.
